Словарь терминов 3D-печати: экструдер, ретракт, воблинг и другие 30+ понятий

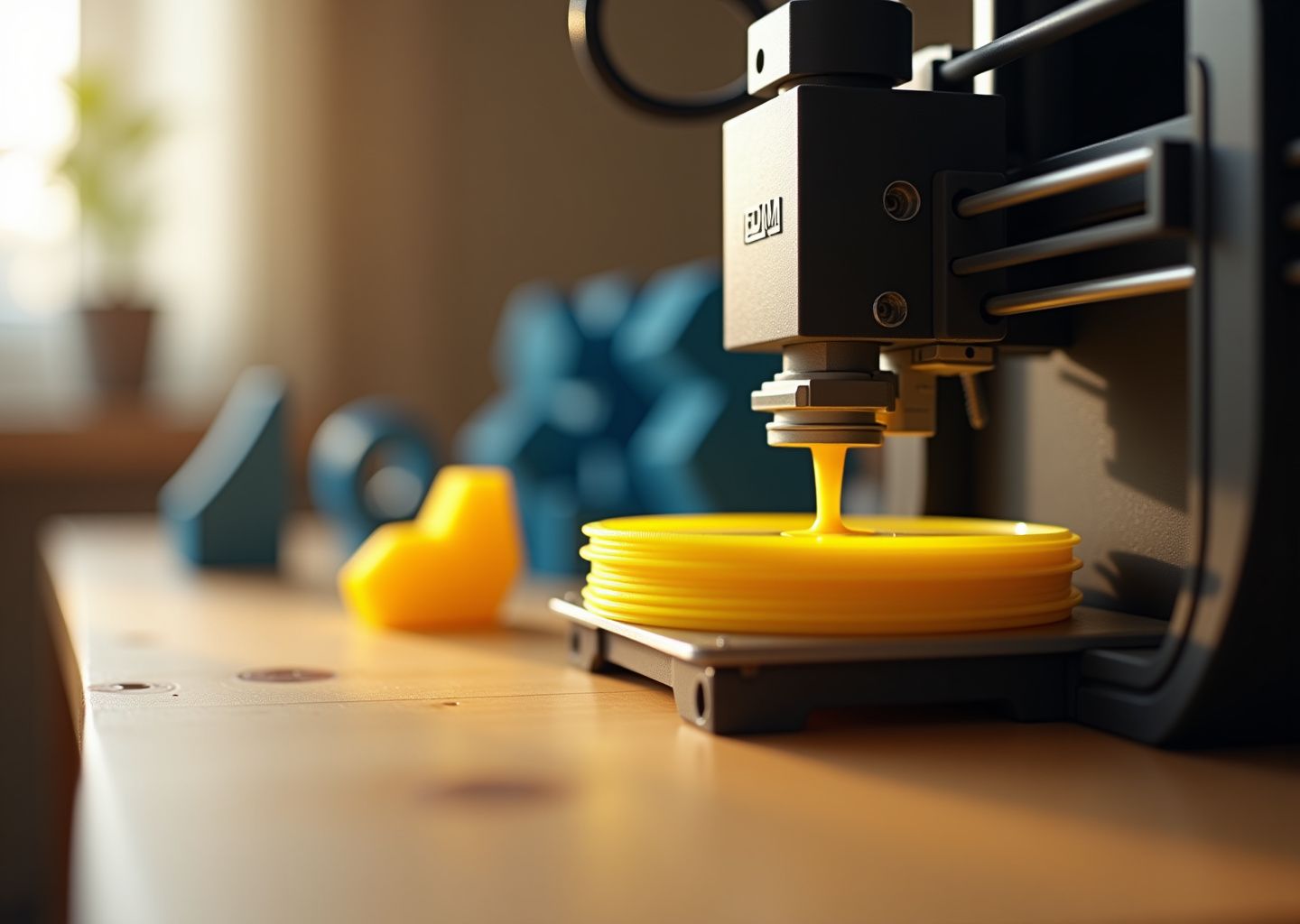

Домашний FDM‑принтер в процессе печати соплом и экструдером, рядом напечатанные предметы и наложенные термины Экструдер Ретракт Воблинг Слой Сопло

Этот словарь собрал и объяснил более 30 терминов, которые понадобятся начинающим и домашним энтузиастам 3D‑печати. Мы пройдём от аппаратных деталей до настроек слайсера и типичных дефектов (включая экструдер, ретракт и воблинг), дадим практические рекомендации и поможем быстрее освоить принтер для бытовых проектов.

Как устроен мир терминов 3D‑печати и зачем он нужен

Мир 3D-печати поначалу может показаться сложным, наполненным непонятными словами вроде «ретракт», «воблинг» или «боуден». Эти термины встречаются в обзорах, инструкциях и на форумах, создавая впечатление, что для освоения домашней печати нужен диплом инженера. На самом деле всё гораздо проще. Этот словарь создан как ваш личный проводник, который поможет разобраться в языке 3D-печати, превратив набор загадочных понятий в удобный и практичный инструмент. Понимание терминологии — это не просто теория, а ключ к качественным отпечаткам и осознанному выбору оборудования.

Чтобы не запутаться в десятках определений, мы разделили все понятия на логические группы. Такая структура помогает быстро найти нужную информацию, будь то решение проблемы или настройка принтера под конкретную задачу.

  • Аппаратные компоненты. Это физические части вашего принтера. Здесь вы найдёте всё о «железе»: что такое экструдер, чем хотенд отличается от сопла, и почему тип привода (Direct или Bowden) имеет значение. Знание этих терминов необходимо при выборе, модернизации и ремонте принтера.
  • Материалы для печати. В этой группе собраны основные виды пластика (филамента), такие как PLA, ABS, PETG и TPU. Вы узнаете об их свойствах, особенностях печати и сферах применения, что поможет подбирать материал под конкретный проект.
  • Параметры слайсера. Слайсер — это программа, которая готовит 3D-модель к печати. Здесь мы разберём ключевые настройки: высоту слоя, инфил (заполнение), скорость печати, ретракт и другие. Именно от этих параметров зависит 90% успеха и качества готового изделия.
  • Дефекты печати и их устранение. Даже у опытных пользователей иногда возникают проблемы. В этом разделе вы найдёте объяснение таких неприятных явлений, как воблинг, стрингинг (паутинка), варпинг (загибание углов) и научитесь их исправлять.
  • Технологии и постобработка. Здесь мы кратко коснёмся основных технологий печати (FDM, SLA) и поговорим о том, что делать с моделью после завершения печати, чтобы придать ей законченный вид.

Этот словарь будет полезен широкому кругу людей. Новичкам он поможет сделать первые шаги: разобраться в характеристиках при выборе принтера и понять базовые настройки. Опытные пользователи найдут в нём системное описание терминов, что пригодится для тонкой калибровки и экспериментов с новыми материалами. А те, кто только присматривается к покупке 3D-принтера для дома, смогут увереннее ориентироваться в обзорах и не бояться технических спецификаций.

Чтобы информация была точной и актуальной, мы сверили ключевые определения с авторитетными источниками, в первую очередь с англоязычной Википедией по запросам «3D printing», «Fused deposition modeling», «Extruder», «Retraction» и другим профильным статьям. Можете быть уверены, что вся информация в этом руководстве актуальна по состоянию на 30 октября 2025 года.

Давайте рассмотрим, как пользоваться словарём на практике.

Сценарий 1: Выбор первого принтера для дома.
Вы читаете описание двух моделей. У одной указан экструдер типа Direct Drive, у другой — Bowden. Заглянув в наш словарь, вы быстро поймёте, что Direct лучше подходит для печати гибкими пластиками (TPU), но утяжеляет печатающую головку, что может сказаться на скорости. Bowden же позволяет печатать быстрее, но требует более точной настройки ретракта, чтобы избежать стрингинга. Это знание поможет вам сделать выбор, исходя из ваших будущих задач: планируете печатать гибкие чехлы для телефона или скоростные прототипы?

Сценарий 2: Настройка печати функциональной детали.
Вам нужно напечатать прочный кронштейн. Качество поверхности здесь не так важно, как механическая прочность. Открыв словарь, вы обращаете внимание на термины инфил (заполнение) и периметр (количество стенок). Вы узнаете, что для прочности стоит увеличить процент заполнения до 40–50% и добавить количество периметров до 3–4. Также вы посмотрите на свойства материалов и выберете PETG вместо PLA, так как он более ударопрочный и долговечный.

Сценарий 3: Печать декоративной фигурки.
Здесь главное — эстетика и высокая детализация. Ваш главный параметр — высота слоя. Уменьшив её до 0.1 мм, вы сделаете слои почти незаметными. Однако после первой попытки на модели появилась «паутина». Вы ищете в словаре дефект стрингинг и понимаете, что проблема в настройках ретракта (отката филамента). Следуя советам, вы калибруете расстояние и скорость отката, и следующая модель получается идеальной. А чтобы избежать дефекта «слоновья нога» на первых слоях, вы используете рафт (подложку).

Как видите, словарь — это не просто сборник определений, а практическое руководство. Он даёт понимание, как взаимосвязаны компоненты принтера, настройки программы и конечный результат. Теперь, когда вы знаете, как устроен этот мир терминов, можно переходить к детальному знакомству с каждым из них.

Полный словарь 30+ ключевых терминов с практическими пояснениями

Погружаемся в мир 3D-печати. Ниже я собрала и объяснила ключевые термины, которые помогут вам говорить с принтером на одном языке. Это не просто сухие определения, а практическое руководство, которое пригодится и при выборе принтера, и при настройке первой печати.

Основные технологии печати

  • FDM / FFF (Fused Deposition Modeling / Fused Filament Fabrication). Это самая распространённая и доступная технология для дома. Принтер послойно наплавляет расплавленную пластиковую нить, создавая объект. Почти все домашние принтеры, о которых мы говорим, работают по этому принципу.
  • SLA (Stereolithography). Технология, где жидкий фотополимер затвердевает под действием лазера. Обеспечивает очень высокую детализацию, но требует работы со смолами и последующей обработки.
  • SLS (Selective Laser Sintering). Здесь лазер спекает порошковый материал. Это промышленная технология, дорогая и сложная для домашнего использования, но стоит знать о её существовании.

Ключевые компоненты принтера

  • Экструдер (Extruder). Это узел, который отвечает за подачу и плавление пластика. Состоит из двух основных частей. холодной (cold end), где моторчик проталкивает нить, и горячей (hotend), где пластик плавится. От его конструкции зависит качество и скорость печати.
  • Direct Drive (Прямая подача). Тип экструдера, где мотор и хотенд объединены в один блок на печатной голове. Это обеспечивает точную подачу и отличный контроль ретракта, что идеально для гибких пластиков вроде TPU. Из минусов. большая масса головы может вызывать вибрации на высоких скоростях.
  • Bowden (Боуден). Здесь мотор подачи закреплён на раме принтера, а пластик подаётся к хотенду через длинную тефлоновую трубку (боуден-трубку). Голова получается лёгкой, что позволяет печатать быстрее. Но из-за длины трубки возникает люфт, усложняющий настройку ретракта.
  • Хотенд (Hotend). Горячая часть экструдера. Его задача. расплавить пластик до нужной консистенции. Состоит из радиатора для охлаждения, термобарьера, нагревательного блока и сопла.
  • Сопло (Nozzle). Латунный или стальной наконечник, из которого выдавливается расплавленный пластик. Его диаметр определяет детализацию и скорость печати. Стандарт для дома. 0.4 мм. Для высокой детализации используют 0.2 мм, для быстрой печати. 0.6 мм и больше.
  • Шаговый мотор (Stepper Motor). Электродвигатель, который вращается дискретными шагами. Именно они обеспечивают точное перемещение печатной головы по осям X, Y, Z и подачу филамента в экструдере.

Параметры печати в слайсере

  • Слайсер (Slicer). Программа (например, Cura, PrusaSlicer), которая преобразует 3D-модель в набор команд для принтера. G-code. Именно в слайсере вы задаёте все параметры качества печати.
  • G-code. Это язык команд, который понимает ваш принтер. В нём прописано всё. куда двигаться, с какой скоростью, какую температуру поддерживать. Файл с G-кодом слайсер генерирует для каждой модели.
  • Высота слоя (Layer Height). Толщина одного слоя пластика. Чем меньше высота, тем более гладкой и детализированной получается модель, но тем дольше она печатается. Типичные значения. 0.1–0.3 мм для сопла 0.4 мм.
  • Ширина пути (Line Width). Ширина линии расплавленного пластика. Обычно она равна диаметру сопла или немного больше (100–120%). Правильная ширина обеспечивает хорошее сцепление линий между собой.
  • Периметр (Wall). Внешние стенки модели. Их количество определяет прочность и внешний вид детали. Для большинства задач достаточно 2–3 периметров.
  • Инфил (Infill). Внутреннее заполнение модели в виде сетки. Измеряется в процентах. 0% — полая модель, 100% — полностью литая. Для декоративных моделей хватает 10–20%, для функциональных деталей может потребоваться 50% и более.
  • Температура печати. Критически важный параметр, зависящий от типа пластика. Неправильная температура ведёт к плохому сцеплению слоёв (слишком низкая) или к подтёкам и «паутине» (слишком высокая). Подбирается с помощью тестовой печати, например, «температурной башни».
  • Скорость печати. Скорость движения печатной головы во время укладки пластика. Слишком высокая скорость может привести к дефектам, особенно на сложных моделях. Для PLA стандартная скорость. 40–60 мм/с.
  • Ретракт (Retraction). Это втягивание пластиковой нити обратно в экструдер, когда печатная голова перемещается с одного места на другое. Это предотвращает появление тонких нитей («паутины») между частями модели.
    • Важность. Без правильной настройки ретракта модели будут покрыты неаккуратной «паутиной» (стрингинг).
    • Параметры. Расстояние (на сколько втягивать) и скорость (как быстро).
    • Типичные значения. Для Direct-экструдеров. 1–2 мм на скорости 25–40 мм/с. Для Bowden. 4–6 мм на скорости 40–60 мм/с из-за длинной трубки.
    • Диагностика. Используйте специальные тест-модели (retraction tower), чтобы подобрать идеальные значения. Больше информации можно найти в статье Wikipedia.
  • Коэффициент экструзии (Flow, Extrusion Multiplier). Множитель, который корректирует количество подаваемого пластика. Если стенки модели получаются слишком тонкими, его увеличивают, если с избытком. уменьшают. Обычно находится в диапазоне 90–110% (или 0.9–1.1).
  • Ускорение (Acceleration) и Jerk. Параметры, отвечающие за динамику движения. Ускорение определяет, как быстро принтер набирает заданную скорость, а Jerk (рывок). это мгновенная скорость в начале движения. Влияют на качество поверхности (могут вызывать «эхо» на углах) и общее время печати.

Проблемы и дефекты печати

  • Стрингинг (Stringing) и Оозинг (Oozing). Стрингинг. это та самая «паутина» из тонких нитей пластика. Оозинг. это неконтролируемое вытекание пластика из сопла в виде капель. Обе проблемы решаются настройкой ретракта и подбором оптимальной температуры печати.
  • Воблинг (Wobble / Z-wobble). Дефект в виде регулярной волны или ряби на вертикальных стенках модели.
    • Причина. Чаще всего это механическая проблема, связанная с осью Z. кривые винты, люфты в креплениях, плохая центровка.
    • Влияние. Исключительно косметический дефект, но сильно портит внешний вид.
    • Диагностика. Проверьте, ровно ли вращаются винты оси Z, затянуты ли все крепления. Иногда помогает смазка или замена винтов. Детальнее о механических причинах можно прочитать в соответствующем разделе Wikipedia.
  • Варпинг (Warping). Деформация модели, когда её углы отрываются от стола и загибаются вверх. Происходит из-за неравномерного остывания и усадки пластика. Особенно этому подвержен ABS. Лечится подогревом стола, использованием брима и закрытой камерой.
  • Адгезия к столу (Bed Adhesion). Сцепление первого слоя модели с печатной поверхностью. Если адгезия плохая, модель оторвётся во время печати. Для улучшения используют подогрев стола, специальные покрытия (стекло, PEI-лист) и клеи.
  • Брим (Brim), Скирт (Skirt), Рафт (Raft). Вспомогательные построения для улучшения адгезии.
    • Скирт. Несколько линий вокруг модели, не касаясь её. Помогает подготовить экструдер к печати.
    • Брим. Широкая «юбка» в один слой вокруг основания модели. Увеличивает площадь контакта со столом, предотвращая варпинг.
    • Рафт. Несколько слоёв пластиковой «подложки», на которой печатается сама модель. Используется для материалов со сложной адгезией.
  • Бриджинг (Bridging) и Оверхэнг (Overhang). Бриджинг. это печать горизонтальных «мостов» между двумя опорами. Оверхэнг. это печать нависающих элементов. Качество их выполнения напрямую зависит от хорошего обдува модели и правильно подобранной скорости. Для оверхэнгов с углом наклона более 45–60 градусов обычно требуются поддержки.

Материалы для печати (термопласты)

  • PLA (Полилактид). Самый популярный пластик для новичков. Экологичный, почти без запаха, имеет малую усадку. Идеален для декоративных моделей и прототипов. Температура печати. 190–220°C, стол. 50–60°C.
  • ABS (Акрилонитрилбутадиенстирол). Прочный и термостойкий пластик, как в кубиках LEGO. Требует высокой температуры (230–260°C), горячего стола (100–110°C) и закрытой камеры для борьбы с усадкой (варпингом). При печати выделяет запах.
  • PETG (Полиэтилентерефталат-гликоль). Компромисс между PLA и ABS. Прочный, как ABS, но печатается почти так же легко, как PLA. Устойчив к воде и химикатам. Температура. 230–250°C, стол. 70–80°C.
  • TPU (Термопластичный полиуретан). Гибкий, резиноподобный материал. Используется для печати чехлов для телефонов, прокладок. Печатается медленно (15–30 мм/с) и требует хорошего механизма подачи, предпочтительно Direct Drive.

Калибровка

  • Шаг экструзии (E-steps). Параметр в прошивке принтера, который определяет, сколько шагов должен сделать мотор экструдера, чтобы выдавить 1 мм пластика. Его точная калибровка. основа правильной подачи материала и точных размеров деталей.

Настройка, калибровка и устранение типичных проблем на практике

Понимание терминов — это половина дела. Вторая, и самая важная, — это применение знаний на практике. Этот раздел — ваше руководство к действию. Здесь мы перейдем от теории к конкретным шагам, которые помогут вам откалибровать принтер и победить самые распространенные дефекты печати.

Калибровка E-steps и подача филамента: основа точности

Неправильное количество подаваемого пластика — корень многих проблем, от хрупких деталей до неточных размеров. Калибровка шагов экструдера (E-steps) гарантирует, что принтер выдавливает ровно столько филамента, сколько ему говорит слайсер.

Пошаговая инструкция:

  1. Подготовка. Нагрейте хотенд до рабочей температуры пластика, которым вы обычно печатаете (например, 200°C для PLA). Выньте трубку Боудена из хотенда, если у вас Bowden-система, чтобы филамент выходил свободно.
  2. Замер. Возьмите линейку и маркер. Отмерьте от входа в экструдер 120 мм филамента и поставьте метку.
  3. Экструзия. Через меню принтера или с помощью терминала (например, Pronterface) дайте команду на выдавливание 100 мм филамента. Используйте G-code:
    G92 E0 ; Сбросить текущую позицию экструдера
G1 E100 F100 ; Выдавить 100 мм со скоростью 100 мм/мин
  4. Повторный замер. Измерьте расстояние от входа в экструдер до вашей метки. Если оно равно 20 мм, ваши E-steps идеальны. Если нет, вычисляем. Например, осталось 25 мм, значит, принтер выдавил только 95 мм (120 — 25).
  5. Расчет и сохранение. Используйте формулу: Новое значение E-steps = (Текущее значение E-steps * 100) / Фактически выдавленная длина. Текущее значение можно найти в меню принтера или командой M503. Новое значение устанавливается командой M92 E[новое_значение] (например, M92 E98.5) и сохраняется в памяти командой M500.

Проводите эту калибровку при смене экструдера или его шестерни.

Настройка ретракта: борьба с «паутиной»

Стрингинг (волоски пластика) и оозинг (капли) портят внешний вид модели. Правильно настроенный ретракт решает эту проблему. Методология проста: печатаем тестовую модель и итеративно меняем параметры.

Чек-лист настройки:

  • Выберите тестовую модель. Найдите на Thingiverse или Printables модель «retraction test» или «stringing tower». Это обычно две или более башенки, между которыми принтер делает холостые перемещения.
  • Установите базовые значения.
    • Для Bowden-экструдера: начните с расстояния (retraction distance) 4–5 мм и скорости (retraction speed) 40–50 мм/с.
    • Для Direct Drive экструдера: начните с расстояния 0.8–1.5 мм и скорости 25–35 мм/с.
  • Печатайте и анализируйте. Запустите печать. Если «паутина» осталась, увеличьте расстояние ретракта на 0.5 мм и повторите печать. Если появились пропуски в слоях, возможно, ретракт слишком агрессивный — уменьшите расстояние или скорость.
  • Оптимизируйте скорость. Когда расстояние подобрано, можно поэкспериментировать со скоростью. Слишком низкая не успеет втянуть пластик, слишком высокая может «сжевать» филамент.

Помните, что на ретракт также влияет температура печати. Иногда достаточно снизить ее на 5°C, чтобы значительно уменьшить количество «паутины».

Устранение воблинга: в поисках идеальной стенки

Воблинг — это механическая проблема, и решать ее нужно проверкой механики. Если на стенках модели видна регулярная «рябь», совпадающая с шагом винта оси Z, действуйте по следующему плану.

Диагностика и решение:

  1. Проверьте винты оси Z. Они должны быть идеально прямыми. Снимите винт и покатайте по ровной поверхности (например, по столу). Если винт «скачет» — он кривой и требует замены.
  2. Осмотрите муфту. Муфта, соединяющая мотор и винт оси Z, должна быть затянута. Гибкие муфты могут компенсировать небольшую кривизну винта, но не спасут от сильных биений.
  3. Проверьте люфты. Покачайте каретку оси X. Люфтов быть не должно. Подтяните эксцентрики на роликах, если они есть.
  4. Крепление гайки винта Z. Гайка, по которой движется винт, не должна быть затянута «намертво». Небольшой люфт позволяет компенсировать биения винта. Некоторые энтузиасты устанавливают специальные антивоблинговые гайки.
  5. Смазка. Регулярно очищайте и смазывайте винты оси Z густой силиконовой или литиевой смазкой.

В редких случаях проблема может быть в жесткости рамы. Усиление рамы дополнительными уголками или растяжками может помочь, но начинать всегда стоит с оси Z.

Борьба с варпингом и плохой адгезией

Загибающиеся углы (варпинг) — результат неравномерного остывания и усадки пластика. Хорошая адгезия первого слоя — ключ к победе.

Что делать:

  • Температура стола. Убедитесь, что она соответствует материалу. PLA: 50–60°C; PETG: 70–85°C; ABS: 100–110°C.
  • Чистота поверхности. Обезжиривайте стол изопропиловым спиртом перед каждой печатью.
  • Адгезионные средства. Используйте клей-карандаш (PVP), специальный 3D-клей или лак для волос. Для ABS отлично подходит ABS-сок (раствор ABS-пластика в ацетоне).
  • Настройки слайсера.
    • Brim (поля). Добавьте брим шириной 5–10 мм. Он увеличит площадь сцепления и удержит углы.
    • Скорость первого слоя. Уменьшите до 15–20 мм/с.
    • Обдув. Отключите обдув детали на первых 3–5 слоях.
  • Защита от сквозняков. Для ABS и других материалов с высокой усадкой необходим закрытый корпус (термокамера), чтобы поддерживать стабильную температуру вокруг модели.

Клин сопла и засоры: первая помощь принтеру

Засор сопла — обычное дело. Главное — не паниковать.

Порядок действий:

  1. Нагрейте хотенд до температуры плавления застрявшего пластика.
  2. Попробуйте аккуратно протолкнуть филамент вручную.
  3. Если не помогло, используйте специальную иглу для чистки сопел (обычно идет в комплекте с принтером). Вставляйте ее снизу в сопло и аккуратно двигайте вверх-вниз.
  4. «Атомная прочистка» (Cold Pull). Если игла не помогла, нагрейте хотенд до 230-240°C, протолкните немного пластика, затем остудите до 90-100°C (для PLA) и резко выдерните филамент. На его кончике останется слепок внутренней части сопла вместе со всем мусором. Повторите несколько раз до чистого результата.

Для безопасной работы всегда используйте пинцет или плоскогубцы при манипуляциях с горячим соплом. Никогда не трогайте его руками.

Подбор температур и скоростей для популярных пластиков

Каждый пластик требует своего подхода. Вот проверенные отправные точки для самых распространенных материалов.

  • PLA:
    • Температура сопла: 195–215°C
    • Температура стола: 50–60°C
    • Скорость печати: 40–60 мм/с
    • Обдув: 100% (начиная со 2-3 слоя)
  • PETG:
    • Температура сопла: 230–250°C
    • Температура стола: 70–85°C
    • Скорость печати: 30–50 мм/с (более низкая скорость улучшает качество)
    • Обдув: 30–70% (100% обдув может сделать детали хрупкими)
    • Ретракт: требует тщательной настройки, так как PETG склонен к «соплям».
  • ABS:
    • Температура сопла: 230–260°C
    • Температура стола: 100–110°C
    • Скорость печати: 40–60 мм/с
    • Обдув: 0–30% или полностью выключен.
    • Обязательно: закрытый корпус и хорошая вентиляция помещения.
  • TPU (гибкий):
    • Температура сопла: 210–230°C
    • Температура стола: 40–60°C
    • Скорость печати: 15–30 мм/с (очень медленно!)
    • Обдув: 50–100%
    • Ретракт: минимальное расстояние (0.5–1 мм) или полностью отключен. Лучше всего печатается на Direct-экструдерах.

Для точного подбора температуры для новой катушки пластика всегда печатайте «температурную башню» (temperature tower). Это модель, которая печатается с разной температурой на разных уровнях, позволяя наглядно выбрать оптимальное значение. Полезные тестовые модели и обсуждения можно найти на ресурсах вроде 3Dtoday.

Частые вопросы и ответы по терминам и настройкам 3D‑печати

Что такое экструдер и чем он отличается от хотенда?

Экструдер — это вся система, которая отвечает за подачу и плавление пластика. Она состоит из «холодной части» (cold end) с мотором и подающим механизмом, и «горячей части» (hotend), которая непосредственно плавит филамент. Хотенд — это, по сути, наконечник экструдера, включающий в себя нагревательный блок, термобарьер и сопло. Таким образом, хотенд является ключевым компонентом экструдера, но не всем механизмом целиком.

Чем отличается Bowden от direct drive и как это влияет на ретракт?

Основное различие в расположении мотора экструдера. В системе direct drive мотор находится прямо на печатной головке, что обеспечивает короткий путь для филамента и очень точный контроль его подачи, это идеально для гибких пластиков вроде TPU. В системе Bowden мотор закреплён на раме принтера, что делает печатную головку легче и позволяет ей двигаться быстрее, но филамент идёт по длинной тефлоновой трубке. Эта трубка создаёт люфт и задержку, поэтому для компенсации требуется более агрессивный ретракт: 4–6 мм для Bowden против 1–2 мм для direct.

Что такое ретракт и как его настроить?

Ретракт — это механизм втягивания пластиковой нити обратно в сопло, когда печатная головка перемещается с одного места на другое, не печатая. Это предотвращает появление нежелательных «паутинок» (стрингинга) на модели. Настраивается он в слайсере через два основных параметра: дистанция ретракта (на сколько миллиметров втягивается нить) и скорость ретракта. Для подбора оптимальных значений используйте специальные тестовые модели, например, башенки ретракта, постепенно изменяя параметры до исчезновения дефекта. Больше о терминах можно узнать в специализированных словарях.

Почему появляется воблинг и как его устранить?

Воблинг проявляется как регулярная «рябь» или волны на вертикальных стенках детали. Чаще всего причина кроется в механике оси Z: искривлённые или плохо закреплённые ходовые винты, люфт в гайке или муфте, соединяющей винт с мотором. Для устранения проблемы тщательно проверьте всю механику оси Z, убедитесь, что винты ровные, вращаются без биения, а все крепления надёжно затянуты. Иногда помогает замена стандартных муфт на антивоблинговые (anti-backlash).

Как уменьшить стрингинг?

Стрингинг, или «волосатость» модели, — это тонкие нити пластика, которые тянутся между частями модели. Главный инструмент борьбы с ним — это правильно настроенный ретракт. Если он уже настроен, но проблема осталась, попробуйте немного снизить температуру печати (на 5–10°C), так как перегретый пластик более текучий. Ещё одна частая причина — влажный филамент, который «взрывается» в сопле; просушка пластика в специальном устройстве или духовке может кардинально улучшить ситуацию.

Какие материалы подходят для дома?

Для домашнего использования лучше всего подходят несколько типов пластика. PLA — идеальный выбор для новичков благодаря простоте печати, биоразлагаемости и отсутствию сильного запаха. PETG — это отличный компромисс между прочностью и лёгкостью печати, он крепче PLA и менее подвержен усадке, чем ABS. Если вам нужны гибкие, резиноподобные детали, ваш выбор — TPU. А вот ABS, хоть и очень прочный и термостойкий, требует опыта, закрытого корпуса принтера для борьбы с усадкой и обязательной хорошей вентиляции помещения.

Как выбрать высоту слоя и сопло?

Выбор сопла и высоты слоя напрямую влияет на баланс между детализацией и скоростью печати. Стандартное сопло диаметром 0.4 мм с высотой слоя 0.2 мм является универсальным решением для большинства задач. Если вам нужна максимальная детализация для миниатюр или сложных моделей, используйте сопло 0.2 мм и слой 0.1 мм. Для быстрой печати больших функциональных деталей, где внешний вид не так важен, можно поставить сопло 0.6 или 0.8 мм и увеличить высоту слоя до 0.3–0.4 мм, что сократит время печати в несколько раз.

Что такое flow/extrusion multiplier и как его калибровать?

Flow (поток) — это параметр в слайсере, который позволяет тонко настроить количество выдавливаемого пластика, обычно он задаётся в процентах (например, 95% или 105%). Он нужен для компенсации неточностей в диаметре филамента или калибровке шагов экструдера. Для калибровки потока печатают полый куб с одной стенкой (в режиме вазы) и измеряют её толщину микрометром. Если толщина стенки, например, 0.45 мм вместо заданных 0.4 мм, поток нужно уменьшить. Правильно откалиброванный flow обеспечивает точные размеры деталей.

Почему пластиковые детали деформируются (warping) и что делать?

Варпинг, или деформация, возникает, когда нижние слои модели остывают быстрее верхних и сжимаются, отрывая углы и края детали от печатного стола. Это особенно характерно для материалов с высокой усадкой, таких как ABS. Основные способы борьбы: использование подогреваемого стола для поддержания равномерной температуры, обеспечение максимальной адгезии первого слоя (помогут клей-карандаш, лак для волос или специальные покрытия), а также печать с «полями» (brim). Для ABS и других капризных пластиков практически обязательным является наличие закрытой камеры, которая создаёт стабильный тёплый микроклимат вокруг модели.

Когда нужен brim или raft?

Brim (поля) — это несколько линий пластика, печатаемых вокруг основания модели на первом слое, чтобы увеличить площадь контакта со столом. Он незаменим для высоких и неустойчивых моделей или деталей с острыми углами, склонными к отрыву. Raft (плот) — это полноценная пластиковая «подложка» из нескольких слоёв, на которой уже печатается сама деталь. Рафт используют реже, в основном для материалов с очень плохой адгезией (например, нейлон) или когда поверхность печатного стола имеет дефекты, которые нужно скрыть.

Как проверить e-steps?

E-steps — это количество шагов, которое должен сделать мотор экструдера, чтобы протолкнуть ровно 1 мм филамента. Неправильное значение приводит к недоэкструзии (нехватке пластика) или переэкструзии (избытку). Чтобы проверить и откалибровать этот параметр, прогрейте принтер, сделайте отметку на филаменте в 120 мм от входа в экструдер, затем через меню принтера или командой G-code дайте задание выдавить 100 мм пластика. После этого измерьте расстояние от входа до вашей метки: если осталось 20 мм, всё идеально; если нет, нужно пересчитать значение e-steps по простой формуле и сохранить в памяти принтера.

Какие настройки ускорения и рывка (jerk) влияют на качество?

Ускорение (acceleration) и рывок (jerk) — это параметры прошивки, которые контролируют динамику движения печатной головки. Ускорение отвечает за то, как быстро головка разгоняется и тормозит, а рывок — за мгновенную смену скорости в углах. Слишком высокие значения этих параметров приводят к вибрациям, которые проявляются на модели в виде «эха» или ряби после углов (ghosting/ringing). Для повышения качества печати, особенно на принтерах с не очень жёсткой рамой, эти значения стоит снизить. Это немного увеличит общее время печати, но сделает поверхности более гладкими.

Итоги рекомендации и следующие шаги для домашнего мастера

Вы добрались до финала нашего словаря, и теперь у вас есть база, которая отличает новичка от уверенного пользователя. Понимание терминов вроде экструдера, ретракта или воблинга — это не просто теория. Это ваш главный инструмент для диагностики проблем и быстрого обучения. Когда вы видите дефект на модели, вы больше не гадаете, а вспоминаете нужное понятие, находите соответствующую настройку в слайсере и решаете задачу. Это экономит десятки часов и килограммы пластика.

Ключевой вывод из всего материала прост: успешная 3D-печать строится на трёх китах. Это точная калибровка, регулярное техническое обслуживание и осознанный выбор материалов. Не пытайтесь освоить всё и сразу. Сосредоточьтесь на главном. Прежде всего, добейтесь идеальной подачи пластика через калибровку шагов экструдера (e-steps). Затем подберите оптимальную температуру для вашего филамента с помощью тестовой башни. И наконец, настройте ретракт, чтобы избавиться от «паутины» на моделях. Эти три шага решают до 80% всех проблем, с которыми сталкиваются начинающие.

Ваш 3D-принтер — это не бытовой прибор, который работает по принципу «включил и забыл». Это станок, требующий внимания. Регулярно проверяйте натяжение ремней, очищайте шестерню экструдера от пластиковой стружки, смазывайте направляющие оси Z. Простые действия, занимающие 15 минут в месяц, предотвратят множество сбоев и дефектов, включая тот самый воблинг. А когда дело доходит до печати, всегда задавайте себе вопрос: «Для чего нужна эта деталь?». Для декоративного прототипа идеально подойдёт простой в работе PLA. Если нужна деталь для автомобиля, которая будет работать при высоких температурах, ваш выбор — ABS или ASA. Для гибкого чехла или уплотнителя понадобится TPU. Правильный материал — половина успеха.

Чтобы систематизировать ваш путь от теории к практике, вот конкретный план действий. Следуйте ему, и вы быстро начнёте получать качественные результаты.

  1. Начните с основ: калибровочные тесты. Не спешите печатать сложные модели. Ваша первая задача — «познакомить» принтер с пластиком. Распечатайте калибровочный куб (XYZ Cube). Он покажет, насколько точны размеры ваших деталей. Затем напечатайте температурную башню, чтобы найти идеальную температуру для вашей катушки пластика. Завершите базовую настройку тестом на ретракт, чтобы минимизировать «волосы» и подтёки. Эти три теста — ваш фундамент.
  2. Изучите свой слайсер постепенно. Откройте программу-слайсер (например, Cura или PrusaSlicer) и не пугайтесь сотен настроек. Для начала сосредоточьтесь на самых важных. Это высота слоя (влияет на детализацию и скорость), заполнение (прочность и расход пластика) и поддержки (необходимы для печати нависающих элементов). Попробуйте напечатать одну и ту же простую модель, меняя только один из этих параметров. Так вы наглядно увидите, на что он влияет.
  3. Переходите к полезным проектам. Когда тесты показывают хороший результат, начинайте печатать простые, но функциональные вещи. Это могут быть органайзеры для стола, крючки, держатели для инструментов или крышки для банок. Такие проекты не требуют высокой точности, прощают мелкие ошибки и приносят немедленную пользу. Успешное создание чего-то полезного — лучшая мотивация.
  4. Расширяйте арсенал материалов. После того как вы уверенно печатаете из PLA, купите одну катушку PETG. Этот материал немного капризнее, он больше склонен к «паутине» и требует более высоких температур. Работа с ним научит вас лучше понимать настройки ретракта и охлаждения. Освоив PETG, вы сможете печатать действительно прочные и долговечные детали.
  5. Станьте частью сообщества. Вы не одиноки в своём увлечении. Существуют огромные сообщества, где можно найти ответы на любые вопросы. Загляните на портал 3DToday, изучите документацию на сайте производителя вашего принтера или тематические форумы. Там вы найдёте готовые профили настроек, решения нестандартных проблем и просто вдохновение для новых проектов.
  6. Создайте график обслуживания. Заведите привычку раз в месяц проводить технический осмотр принтера. Проверьте, не разболтались ли винты, натянуты ли ремни, нет ли люфта у каретки и стола. Это поможет избежать постепенного ухудшения качества печати и вовремя заметить износ деталей.

И последнее. Не бойтесь экспериментировать. 3D-печать — это творческий процесс. Пробуйте разные сопла, необычные виды пластика, нестандартные настройки. Каждая неудачная печать — это не провал, а ценный урок. Именно так вы наработаете опыт и интуицию, которые позволят вам печатать то, что другим кажется невозможным.

При этом всегда помните о безопасности. Хотенд и печатный стол нагреваются до температур, способных вызвать сильный ожог. Не трогайте горячие части принтера во время работы. При печати такими материалами, как ABS или ASA, обязательно обеспечьте хорошую вентиляцию помещения, так как они выделяют летучие органические соединения с неприятным запахом. С точки зрения экологии, старайтесь минимизировать отходы. Планируйте печать нескольких деталей одновременно, чтобы сократить расход пластика на юбки и поддержки. Неудачные отпечатки из PLA можно компостировать в промышленных условиях, а для других видов пластика ищите местные пункты приёма на переработку. Ответственный подход сделает ваше хобби не только увлекательным, но и безопасным для вас и окружающей среды.
